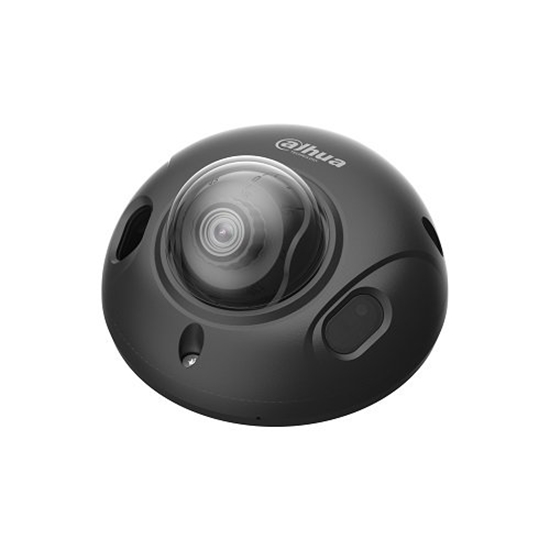

Dahua HDBW3441F-AS-S2 IP Network camera 4MP / 2.8mm

Camera

Image Sensor

• 1/2.9" CMOS

Max. Resolution

• 2688 (H) × 1520 (V)

ROM

• 128 MB

RAM

• 512 MB

Scanning System

• Progressive

Electronic Shutter Speed

• Auto/Manual 1/3 s–1/100,000 s

Min. Illumination

• 0.005 lux@F1.4 (Color, 30 IRE)
• 0.0005 lux@F1.4 (B/W, 30 IRE)
• 0.01 lux@F2.0 (Color, 30 IRE)
• 0.001 lux@F2.0 (B/W, 30 IRE)
• 0 lux (Illuminator on)

S/N Ratio

• 56 dB

Illumination Distance

• 30 m (98.43 ft)

Illuminator On/Off Control

• Auto/Manual

Illuminator Number

• 2 (IR LED)

Pan/Tilt/Rotation Range

• Pan: 0°–355°; Tilt: -20°–70°; Rotation: 0°–355°

Lens

Lens Type

• Fixed-focal

Lens Mount

• M12

Focal Length

• 2.8 mm

Max. Aperture

• 2.8 mm: F1.4

Field of View

• 2.8 mm: Horizontal: 102°; vertical: 54°; diagonal: 121°

Iris Control

• Fixed

Close Focus Distance

• 2.8 mm: 0.9 m (2.95 ft)

DORI Distance

Intelligence

IVS (Perimeter Protection)

• Tripwire, intrusion (support the classification and accurate detection of vehicle and human)

AI SSA

• Yes

Quick Pick

• With AI NVR, quickly pick up the human/vehicle targets that users are interested in from SMD events

Smart Search

• Work together with Smart NVR to perform refined intelligent search, event extraction, and merging to event videos

Video

Video Compression

• H.265; H.264; H.264H; H.264B; MJPEG (only supported by the sub stream)

Smart Codec

• Smart H.265+
• Smart H.264+

AI Coding

• AI H.265
• AI H.264

Video Frame Rate

• Main stream: 2688 × 1520 @ (1–25/30) fps
• Sub stream 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
• Sub stream 2: 1920 × 1080 @ (1–25/30 fps)

The values above are the max. frame rates of each stream; for multiple streams, the values will be subjected to the total encoding capacity

Stream Capability

• 3 streams

Resolution

• 4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048×1536); 3M (2304×1296); 1080p (1920 × 1080); 1.3M(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Bit Rate Control

• CBR/VBR

Video Bit Rate

• H.264: 3 kbps–8192 kbps
• H.265: 3 kbps–8192 kbps

Day/Night

• Auto (ICR)/Color/B/W

BLC

• Yes

HLC

• Yes

WDR

• 120 dB

Scene Self-adaptation (SSA)

• Yes

White Balance

• Auto; natural; street lamp; outdoor; manual; regional custom

Gain Control

• Auto

Noise Reduction

• 3D NR

Motion Detection

• OFF/ON (4 areas, rectangular)

Region of Interest (RoI)

• Yes (4 areas)

Defog

• Yes

AFSA

• Yes

Image Rotation

• 0°/90°/180°/270° (support 90°/270° with 2688 × 1520 resolution and lower)

Mirror

• Yes

Privacy Masking

• 4 areas

Audio

Built-in MIC

• Yes

Audio Compression

• G.711a; G.711Mu; PCM; G.726; G.723

Alarm

Alarm Event

• No SD card; SD card full; SD card error; service life warning (only supported by Dahua card); network disconnection; IP conflict; illegal access; motion detection; video tampering; intrusion; tripwire; scene changing; audio detection; voltage detection; external alarm; SMD; safety exception

Network

Network Port

• RJ-45 (10/100 Base-T)

SDK and API

• Yes

Network Protocol

• IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Cyber Security

• Video encryption; Firmware encryption; Configuration encryption; Digest; WSSE; Account lockout; Security logs; IP/MAC filtering; Generation and importing of X.509 certification; syslog; HTTPS; 802.1x; Trusted boot; Trusted execution; Trusted upgrade

Interoperability

• ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

User/Host

• 20 (Total bandwidth: 64 M)

Storage

• FTP; SFTP; Micro SD card (support max. 256 G); NAS

Browser

• IE: IE11
• Chrome
• Firefox

Management Software

• Smart PSS; DSS; DMSS

Mobile Client

• IOS; Android

Certification

Certifications

• CE-LVD: EN62368-1;
• CE-EMC: Electromagnetic Compatibility Directive 2014/30/EU;
• FCC: 47 CFR FCC Part 15, Subpart B;
• UL/CUL: UL62368-1 & CAN/CSA C22.2 No. 62368-1-14

Port

Audio Input

• 1 channel (RCA port)

Audio Output

• 1 channel (RCA port)

Alarm Input

• 1 channel in: 5 mA 3–5 VDC

Alarm Output

• 1 channel out: 300 mA 12 VDC

Power

Power Supply

• 12 VDC/PoE (802.3af)

Power Consumption

• Basic: 3.8 W (12 VDC); 4.6 W (PoE)
• Max. (WDR + IR intensity + Intelligence): 5.9 W (12 VDC); 7.2 W (PoE)

Environment

Operating Temperature

• –40 °C to +60 °C (–40 °F to 140 °F) / Less than 95% RH

Storage Temperature

• –40 °C to +60 °C (–40 °F to 140 °F)

Protection

• IP67, IK10

Kamera

Attēla sensors
1/2.9" CMOS

Maksimālā izšķirtspēja
2688 (H) × 1520 (V)

ROM atmiņa
128 MB

RAM atmiņa
512 MB

Skenēšanas sistēma
Progresīvā

Elektroniskā slēdža ātrums
Auto/Manuāli 1/3 s – 1/100 000 s

Minimālais apgaismojums
0.005 luks @ F1.4 (Krāsu, 30 IRE)
0.0005 luks @ F1.4 (M/B, 30 IRE)
0.01 luks @ F2.0 (Krāsu, 30 IRE)
0.001 luks @ F2.0 (M/B, 30 IRE)
0 luks (ieslēgts apgaismotājs)

SNR attiecība

56 dB

Apgaismojuma attālums
30 m (98.43 pēdas)

Apgaismojuma ieslēgšana/izslēgšana
Auto/Manuāli

Apgaismojuma skaits
2 (IR LED)

Pagriešanas/slīpuma/rotācijas diapazons
Pagriešana: 0°–355°; Slīpums: -20°–70°; Rotācija: 0°–355°

Objektīvs

Objektīva tips
Fiksēta fokusa

Objektīva stiprinājums
M12

Fokusa attālums
2.8 mm

Maksimālā diafragma
2.8 mm: F1.4

Redzamības leņķis
2.8 mm: Horizontāli: 102°; Vertikāli: 54°; Diagonāli: 121°

Diafragmas vadība
Fiksēta

Minimālais fokusa attālums
2.8 mm: 0.9 m (2.95 pēdas)

DORI attālums
Objektīvs:
Atklāšana
63.6 m (208.66 pēdas)
Novērošana
25.4 m (83.33 pēdas)
Atpazīšana
12.7 m (41.66 pēdas)
Identifikācija
6.4 m (21.00 pēdas)

Intelekts

IVS (Aizsardzība perimetrā)
Krustojums, iejaukšanās (atbalsta cilvēku un transportlīdzekļu atpazīšanu)

AI SSA
Jā

Quick Pick
Izmantojot AI NVR, ātri izceliet interesējošos objektus (cilvēkus/transportlīdzekļus) pēc SMD notikumiem.

Smart Search
Strādā kopā ar Smart NVR, lai veiktu uzlabotu inteliģento meklēšanu, ekstrakciju un notikumu apvienošanu video.

Video

Video kompresija
H.265; H.264; H.264H; H.264B; MJPEG (atbalsts tikai papildu straumei)

Viedā kompresija
Smart H.265+
Smart H.264+

AI kompresija
AI H.265
AI H.264

Video kadru ātrums
Galvenā straume: 2688 × 1520 @ (1–25/30) fps
Papildu straume 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
Papildu straume 2: 1920 × 1080 @ (1–25/30 fps)
Iepriekš minētie vērtības norāda maksimālo kadru ātrumu katrai straumei; vairākām straumēm vērtības atkarīgas no kopējās kodēšanas jaudas.

Straumju iespējas
3 straumes

Izšķirtspēja
4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048×1536); 3M (2304×1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Bitu likvidācija
CBR/VBR

Video bitu likme
H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps

Diena/Nakts režīms
Auto (ICR)/Krāsa/M/B

BLC (Aizsargājošais aizmugures apgaismojums)
Jā

HLC (Augsta kontrasta apgaismojums)
Jā

WDR (Plata dinamiskā diapazona attēls)
120 dB

Scēnu paškorekcija (SSA)
Jā

Balanss balto krāsu
Auto; dabīgs; ielu lampa; ārējs; manuāls; reģionāls pielāgojums

Iegūšanas kontrole
Auto

Trokšņu samazināšana
3D NR

Kustības atklāšana
Izslēgts/Ieslēgts (4 zonas, taisnstūrveida)

Intereses zona (RoI)
Jā (4 zonas)

Miglas apstrāde
Jā

AFSA (Automātiska fokusa pielāgošana)
Jā

Attēla rotācija
0°/90°/180°/270° (atbalsta 90°/270° pie izšķirtspējas 2688 × 1520 un zemāk)

Spoguļa attēls
Jā

Privātuma maskēšana
4 zonas

Audio

Iebūvēts mikrofons
Jā

Audio kompresija
G.711a; G.711Mu; PCM; G.726; G.723

Brīdinājumi

Brīdinājumu notikumi
Nav SD kartes; SD karte ir pilna; SD kartes kļūda; Kalpošanas laika brīdinājums (atbalsta tikai Dahua kartes); Tīkla savienojuma zaudējums; IP konflikts; Nelegāra piekļuve; Kustības atklāšana; Video traucējumi; Iejaukšanās; Krustojums; Scēnas maiņa; Skaņas atklāšana; Sprieguma noteikšana; Ārējais trauksmes signāls; SMD; Drošības izņēmumi

Tīkls

Tīkla ports
RJ-45 (10/100 Base-T)

SDK un API
Jā

Tīkla protokoli
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Kiberdrošība
Video šifrēšana; Programmatūras šifrēšana; Konfigurācijas šifrēšana; Digest; WSSE; Konta bloķēšana; Drošības žurnāli; IP/MAC filtrēšana; X.509 sertifikātu ģenerēšana un imports; Syslog; HTTPS; 802.1x; Uzticama palaišana; Uzticama izpilde; Uzticams atjauninājums

Saderība
ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

Lietotāji/Resursdatori
20 (kopējā joslas platums: 64 M)

Uzglabāšana
FTP; SFTP; Micro SD karte (atbalsta līdz 256 GB); NAS

Pārlūkprogrammas
IE: IE11
Chrome
Firefox

Pārvaldības programmatūra
Smart PSS; DSS; DMSS

Mobilie klienti
IOS; Android

Sertifikāti

Sertifikāti
CE-LVD: EN62368-1;
CE-EMC: Elektromagnētiskās saderības direktīva 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 & CAN/CSA C22.2 Nr. 62368-1-14

Pieslēgumi

Audio ieeja
1 kanāls (RCA ports)

Audio izeja
1 kanāls (RCA ports)

Trauksmes ieeja
1 kanāls: 5 mA 3–5 V DC

Trauksmes izeja
1 kanāls: 300 mA 12 V DC

Barošana

Barošanas avots
12 V DC/PoE (802.3af)

Enerģijas patēriņš
Pamata: 3.8 W (12 V DC); 4.6 W (PoE)
Maks. (WDR + IR intensitāte + Intelekts): 5.9 W (12 V DC); 7.2 W (PoE)

Vides apstākļi

Darba temperatūra
–40 °C līdz +60 °C (–40 °F līdz 140 °F) / Zem 95% relatīvā mitruma

Uzglabāšanas temperatūra
–40 °C līdz +60 °C (–40 °F līdz 140 °F)

Aizsardzība
IP67, IK10

Камера

Сенсор изображения
1/2.9" CMOS

Макс. разрешение
2688 (Г) × 1520 (В)

ПЗУ (ROM)
128 МБ

ОЗУ (RAM)
512 МБ

Система сканирования
Прогрессивная

Скорость электронного затвора
Авто/Ручная 1/3 с – 1/100 000 с

Минимальная освещенность
0.005 люкс @ F1.4 (Цвет, 30 IRE)
0.0005 люкс @ F1.4 (Ч/Б, 30 IRE)
0.01 люкс @ F2.0 (Цвет, 30 IRE)
0.001 люкс @ F2.0 (Ч/Б, 30 IRE)
0 люкс (включённый ИК-осветитель)

Отношение сигнал/шум

56 дБ

Дальность подсветки
30 м (98.43 фута)

Управление ИК-подсветкой
Авто/Ручное

Количество светодиодов
2 (ИК LED)

Диапазон поворота/наклона/вращения
Поворот: 0°–355°; Наклон: -20°–70°; Вращение: 0°–355°

Объектив

Тип объектива
Фиксированный фокус

Крепление объектива
M12

Фокусное расстояние
2.8 мм

Макс. диафрагма
2.8 мм: F1.4

Угол обзора
2.8 мм: Горизонтальный: 102°; Вертикальный: 54°; Диагональный: 121°

Управление диафрагмой
Фиксированное

Минимальная дистанция фокусировки
2.8 мм: 0.9 м (2.95 фута)

Дистанция DORI
Объектив:
Обнаружение
63.6 м (208.66 фута)
Наблюдение
25.4 м (83.33 фута)
Распознавание
12.7 м (41.66 фута)
Идентификация
6.4 м (21.00 фута)

Интеллект

IVS (Защита периметра)
Трипвайр, вторжение (поддерживает классификацию и точное обнаружение транспортных средств и людей)

AI SSA
Да

Quick Pick
С помощью AI NVR быстро выделяйте интересующие пользователей объекты (человек/транспорт) на основе событий SMD.

Smart Search
Работает совместно с Smart NVR для выполнения уточнённого интеллектуального поиска, извлечения событий и объединения событий в видео.

Видео

Видео сжатие
H.265; H.264; H.264H; H.264B; MJPEG (поддерживается только для побочного потока)

Умная кодировка
Smart H.265+
Smart H.264+

AI кодирование
AI H.265
AI H.264

Частота кадров видео
Основной поток: 2688 × 1520 @ (1–25/30) fps
Побочный поток 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
Побочный поток 2: 1920 × 1080 @ (1–25/30 fps)
Значения выше — это максимальные частоты кадров для каждого потока; для нескольких потоков значения будут зависеть от общей мощности кодирования.

Возможности потоков
3 потока

Разрешение
4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048×1536); 3M (2304×1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Управление битрейтом
CBR/VBR

Битрейт видео
H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps

День/Ночь
Авто (ICR)/Цвет/Ч/Б

BLC
Да

HLC
Да

WDR
120 дБ

Самоадаптация сцены (SSA)
Да

Баланс белого
Авто; естественный; уличный фонарь; наружный; ручной; региональная настройка

Управление усилением
Авто

Шумоподавление
3D NR

Обнаружение движения
ВЫКЛ/ВКЛ (4 области, прямоугольные)

Область интереса (RoI)
Да (4 области)

Обработка тумана
Да

AFSA
Да

Поворот изображения
0°/90°/180°/270° (поддержка 90°/270° при разрешении 2688 × 1520 и ниже)

Зеркало
Да

Маскирование области
4 области

Аудио

Встроенный микрофон
Да

Аудио сжатие
G.711a; G.711Mu; PCM; G.726; G.723

Тревога

События тревоги
Нет SD-карты; SD-карта заполнена; Ошибка SD-карты; Предупреждение о сроке службы (только поддерживается картой Dahua); Отключение сети; IP-конфликт; Несанкционированный доступ; Обнаружение движения; Подделка видео; Вторжение; Трипвайр; Изменение сцены; Обнаружение звука; Обнаружение напряжения; Внешняя тревога; SMD; Исключение безопасности

Сеть

Сетевой порт
RJ-45 (10/100 Base-T)

SDK и API
Да

Сетевые протоколы
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Кибербезопасность
Шифрование видео; Шифрование прошивки; Шифрование конфигурации; Digest; WSSE; Блокировка аккаунта; Журналы безопасности; Фильтрация IP/MAC; Генерация и импорт сертификатов X.509; Syslog; HTTPS; 802.1x; Доверенная загрузка; Доверенная обработка; Доверенное обновление

Совместимость
ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

Пользователи/Хосты
20 (Общая пропускная способность: 64 Мбит/с)

Хранение
FTP; SFTP; Micro SD карта (макс. 256 ГБ); NAS

Браузеры
IE: IE11
Chrome
Firefox

Программное обеспечение для управления
Smart PSS; DSS; DMSS

Мобильные клиенты
IOS; Android

Сертификация

Сертификаты
CE-LVD: EN62368-1;
CE-EMC: Директива по электромагнитной совместимости 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 & CAN/CSA C22.2 No. 62368-1-14

Порты

Аудио вход
1 канал (RCA порт)

Аудио выход
1 канал (RCA порт)

Вход тревоги
1 канал: 5 мА 3–5 В DC

Выход тревоги
1 канал: 300 мА 12 В DC
