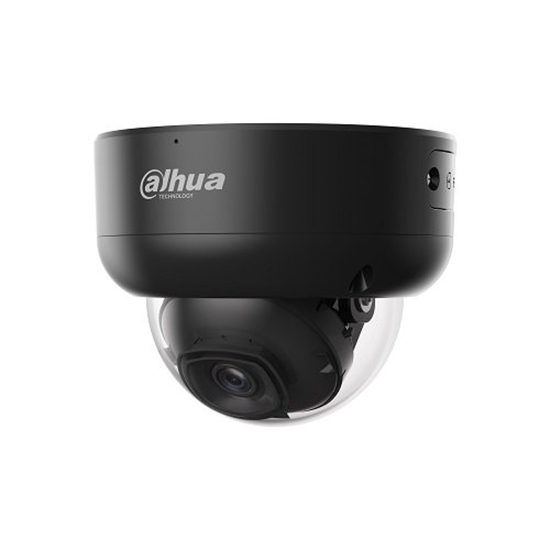

Dahua HDBW3441E-S-S2 IP Network camera 2.8mm

Camera

Image Sensor
1/2.9" CMOS

Max. Resolution
2688 (H) × 1520 (V)

ROM
128 MB

RAM
512 MB

Scanning System
Progressive

Electronic Shutter Speed
Auto/Manual 1/3 s–1/100,000 s

Min. Illumination
0.005 lux@F1.4 (Color, 30 IRE)
0.0005 lux@F1.4 (B/W, 30 IRE)
0 lux (Illuminator on)

S/N Ratio

56 dB

Illumination Distance
50 m (164.04 ft)

Illuminator On/Off Control
Auto/Manual

Illuminator Number
3 (IR LED)

Pan/Tilt/Rotation Range
Pan: 0°–355°; Tilt: 0°–75°; Rotation: 0°–355°

Lens

Lens Type
Fixed-focus

Lens Mount
M12

Focal Length
2.8 mm

Max. Aperture
F1.4

Field of View
2.8 mm: Horizontal: 107°; Vertical: 56°; Diagonal: 127°

Iris Control
Fixed

Close Focus Distance
2.8 mm: 0.7 m (2.30 ft)

DORI Distance

Intelligence

IVS (Perimeter Protection)
Tripwire, intrusion (supports the classification and accurate detection of vehicles and humans)

AI SSA
Yes

Quick Pick
With AI NVR, quickly pick up the human/vehicle targets that users are interested in from SMD events

Smart Search
Works together with Smart NVR to perform refined intelligent search, event extraction, and merging to event videos

Video

Video Compression
H.265; H.264; H.264H; H.264B; MJPEG (only supported by sub stream)

Smart Codec
Smart H.265+
Smart H.264+

AI Coding
AI H.265
AI H.264

Video Frame Rate
Main stream: 2688 × 1520 @ (1–25/30) fps
Sub stream 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
Sub stream 2: 1920 × 1080 @ (1–25/30 fps)

The above values are the max. frame rates of each stream; for multiple streams, the values will be subjected to the total encoding capacity.

Stream Capability
3 streams

Resolution
4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048 × 1536); 3M (2304×1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Bitrate Control
CBR/VBR

Video Bitrate
H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps

Day/Night
Auto (ICR)/Color/B/W

BLC
Yes

HLC
Yes

WDR
120 dB

Scene Self-adaptation (SSA)
Yes

White Balance
Auto; Natural; Street Lamp; Outdoor; Manual; Regional Custom

Gain Control
Auto

Noise Reduction
3D NR

Motion Detection
OFF/ON (4 areas, rectangular)

Region of Interest (RoI)
Yes (4 areas)

Defog
Yes

AFSA
Yes

Image Rotation
0°/90°/180°/270° (supports 90°/270° with 2688×1520 resolution and lower)

Mirror
Yes

Privacy Masking
4 areas

Audio

Built-in MIC
Yes

Audio Compression
G.711a; G.711Mu; PCM; G.726; G.723

Alarm

Alarm Event

• AS:
  No SD card; SD card full; SD card error; Service life warning (only supported by Dahua card); Network disconnection; IP conflict; Illegal access; Motion detection; Video tampering; Intrusion; Tripwire; Scene changing; Audio detection; Voltage detection; External alarm; SMD; Safety exception

• S:
  No SD card; SD card full; SD card error; Service life warning (only supported by Dahua card); Network disconnection; IP conflict; Illegal access; Motion detection; Video tampering; Intrusion; Tripwire; Scene changing; Audio detection; Voltage detection; SMD; Safety exception

Network

Network Port
RJ-45 (10/100 Base-T)

SDK and API
Yes

Network Protocol
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Cyber Security
Video encryption; Firmware encryption; Configuration encryption; Digest; WSSE; Account lockout; Security logs; IP/MAC filtering; X.509 certificate generation and import; syslog; HTTPS; 802.1x; Trusted boot; Trusted execution; Trusted upgrade

Interoperability
ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

User/Host
20 (Total bandwidth: 64 M)

Storage
FTP; SFTP; Micro SD card (supports up to 256 G); NAS

Browser
IE: IE11
Chrome
Firefox

Management Software
Smart PSS; DSS; DMSS

Mobile Client
iOS; Android

Certification
CE-LVD: EN62368-1;
CE-EMC: Electromagnetic Compatibility Directive 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 & CAN/CSA C22.2 No. 62368-1-14

Ports

Audio Input

Audio Output

Alarm Input

Alarm Output

Power

Power Supply
12 VDC/PoE (802.3af)

Power Consumption
Basic: 2.8 W (12 VDC); 3.5 W (PoE)
Max. (WDR + IR intensity + Intelligence): 7.1 W (12 VDC); 8.3 W (PoE)

Environmental Conditions

Operating Temperature
–40 °C to +60 °C (–40 °F to 140 °F) / Less than 95% RH

Storage Temperature
–40 °C to +60 °C (–40 °F to 140 °F)

Protection
IP67; IK10

Kamera

Attēla sensors
1/2.9" CMOS

Maksimālā izšķirtspēja
2688 (H) × 1520 (V)

ROM
128 MB

RAM
512 MB

Skenēšanas sistēma
Progresīvs

Elektroniskā aizvara ātrums
Auto/Manuāls 1/3 s–1/100 000 s

Minimālā apgaismojuma intensitāte
0.005 lux@F1.4 (Krāsa, 30 IRE)
0.0005 lux@F1.4 (B/W, 30 IRE)
0 lux (Apgaismojums ieslēgts)

S/N attiecība

56 dB

Apgaismojuma attālums
50 m (164.04 pēdas)

Apgaismojuma ieslēgšana/izslēgšana
Auto/Manuāls

Apgaismojuma skaits
3 (IR LED)

Panorēšana/Leņķa regulēšana/Griešanās
Panorēšana: 0°–355°; Leņķa regulēšana: 0°–75°; Griešanās: 0°–355°

Objektīvs

Objektīva veids
Fiksēta fokusa

Objektīva piestiprināšana
M12

Fokusa attālums
2.8 mm

Maksimālā apertūra
F1.4

Skata lauks
2.8 mm: Horizontāli: 107°; Vertikāli: 56°; Diagonāli: 127°

Diafragmas kontrole
Fiksēts

Minimālais fokusēšanas attālums
2.8 mm: 0.7 m (2.30 pēdas)

DORI attālums

Objektīvs
Atklāšana
Novērošana
Atpazīšana
Identifikācija

2.8 mm
63.6 m (208.66 pēdas)
25.4 m (83.33 pēdas)
12.7 m (41.67 pēdas)
6.4 m (21.00 pēdas)

Inteliģence

IVS (Perimetra aizsardzība)
Līnijas šķērsošana, iebrukums (atbalsta transportlīdzekļu un cilvēku klasifikāciju un precīzu noteikšanu)

AI SSA
Jā

Ātra izvēle
Ar AI NVR ātri atlasīt cilvēku/transportlīdzekļu mērķus, kas interesē lietotāju no SMD notikumiem

Gudrais meklēšana
Strādā kopā ar Gudro NVR, lai veiktu precīzu inteliģento meklēšanu, notikumu izvilkšanu un apvienošanu video notikumos

Video

Video kompresija
H.265; H.264; H.264H; H.264B; MJPEG (atbalsta tikai sekundāro straumi)

Gudrais kodeks
Smart H.265+
Smart H.264+

AI kodēšana
AI H.265
AI H.264

Video kadru ātrums
Galvenais straume: 2688 × 1520 @ (1–25/30) fps
Sekundārā straume 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
Sekundārā straume 2: 1920 × 1080 @ (1–25/30 fps)

Iepriekš minētie ir maksimālie kadru ātrumi katrai straumei; vairākiem straumēm vērtības būs atkarīgas no kopējās kodēšanas kapacitātes.

Straumes jauda
3 straumes

Izšķirtspēja
4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048 × 1536); 3M (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Bitreita kontrole
CBR/VBR

Video bitreits
H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps

Diena/Nakts
Auto (ICR)/Krāsa/B/W

BLC
Jā

HLC
Jā

WDR
120 dB

Skatuve pašpielāgošana (SSA)
Jā

Balta līdzsvars
Auto; Dabisks; Ielu lampa; Ārējais; Manuāls; Reģionālais pielāgotais

Ieguvuma kontrole
Auto

Troksnis samazināšana
3D NR

Kustības noteikšana
Izslēgts/Ieslēgts (4 zonas, taisnstūrveida)

Intereses reģions (RoI)
Jā (4 zonas)

Miglas iznīcināšana
Jā

AFSA
Jā

Attēla rotācija
0°/90°/180°/270° (atbalsta 90°/270° ar izšķirtspēju 2688×1520 un zemāk)

Spogulis
Jā

Privātuma maskēšana
4 zonas

Audio

Iebūvēts mikrofons
Jā

Audio kompresija
G.711a; G.711Mu; PCM; G.726; G.723

Alarma

Notikumu trauksme

• AS:
  Nav SD kartes; SD karte ir pilna; SD kartes kļūda; Pakalpojuma dzīvotspējas brīdinājums (atbalsta tikai Dahua karti); Tīkls atvienots; IP konflikts; Nelegāra piekļuve; Kustības noteikšana; Video manipulācija; Iebrukums; Līnijas šķērsošana; Ainas maiņa; Audio noteikšana; Sprieguma noteikšana; Ārējais trauksmes signals; SMD; Drošības izņēmumi

• S:
  Nav SD kartes; SD karte ir pilna; SD kartes kļūda; Pakalpojuma dzīvotspējas brīdinājums (atbalsta tikai Dahua karti); Tīkls atvienots; IP konflikts; Nelegāra piekļuve; Kustības noteikšana; Video manipulācija; Iebrukums; Līnijas šķērsošana; Ainas maiņa; Audio noteikšana; Sprieguma noteikšana; SMD; Drošības izņēmumi

Tīkls

Tīkla ports
RJ-45 (10/100 Base-T)

SDK un API
Jā

Tīkla protokoli
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Kiberdrošība
Video šifrēšana; Programmatūras šifrēšana; Konfigurācijas šifrēšana; Digest; WSSE; Konta bloķēšana; Drošības žurnāli; IP/MAC filtrēšana; X.509 sertifikātu ģenerēšana un importēšana; syslog; HTTPS; 802.1x; Uzticama palaišana; Uzticams izpildījums; Uzticams atjauninājums

Savietojamība
ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

Lietotājs/Resursdators
20 (Kopējā joslas platums: 64 M)

Glabāšana
FTP; SFTP; Micro SD karte (atbalsta līdz 256 GB); NAS

Pārlūks
IE: IE11
Chrome
Firefox

Vadības programmatūra
Smart PSS; DSS; DMSS

Mobilais klients
IOS; Android

Sertifikācija
CE-LVD: EN62368-1;
CE-EMC: Elektromagnētiskās savietojamības direktīva 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 & CAN/CSA C22.2 Nr. 62368-1-14

Porti

Audio ievads

Audio izvads

Trauksmes ievads

Trauksmes izvads

Barošana

Barošanas avots
12 VDC/PoE (802.3af)

Barošanas patēriņš
Pamata: 2.8 W (12 VDC); 3.5 W (PoE)
Maksimālais (WDR + IR intensitāte + Inteliģence): 7.1 W (12 VDC); 8.3 W (PoE)

Vides apstākļi

Darba temperatūra
–40 °C līdz +60 °C (–40 °F līdz +140 °F) / mazāk nekā 95% RH

Glabāšanas temperatūra
–40 °C līdz +60 °C (–40 °F līdz +140 °F)

Aizsardzība
IP67; IK10

Камера

Изображение Сенсор
1/2.9" CMOS

Макс. Разрешение
2688 (Г) × 1520 (В)

ROM
128 МБ

RAM
512 МБ

Система сканирования
Прогрессивная

Электронная выдержка
Авто/Ручной 1/3 с–1/100 000 с

Минимальная освещенность
0.005 люкс@F1.4 (Цвет, 30 IRE)
0.0005 люкс@F1.4 (Ч/Б, 30 IRE)
0 люкс (Иллюминатор включен)

Соотношение сигнал/шум

56 дБ

Расстояние освещенности
50 м (164.04 фута)

Управление включением/выключением иллюминатора
Авто/Ручной

Количество иллюминаторов
3 (IR LED)

Панорамирование/наклон/вращение
Панорама: 0°–355°; Наклон: 0°–75°; Вращение: 0°–355°

Объектив

Тип объектива
Фиксированный фокус

Крепление объектива
M12

Фокусное расстояние
2.8 мм

Максимальная апертура
F1.4

Поле зрения
2.8 мм: Горизонтальное: 107°; Вертикальное: 56°; Диагональ: 127°

Контроль диафрагмы
Фиксированное

Минимальное расстояние фокусировки
2.8 мм: 0.7 м (2.30 фута)

Дистанция DORI

Объектив
Обнаружение
Наблюдение
Распознавание
Идентификация

2.8 мм
63.6 м (208.66 фута)
25.4 м (83.33 фута)
12.7 м (41.67 фута)
6.4 м (21.00 фута)

Интеллект

IVS (Периметральная защита)
Пересечение линии, вторжение (поддержка классификации и точного обнаружения транспортных средств и людей)

AI SSA
Да

Быстрый выбор
С AI NVR, быстро выделять интересующие пользователя цели (людей/транспортные средства) из событий SMD

Умный поиск
Работа совместно с умным NVR для выполнения точного интеллектуального поиска, извлечения событий и их объединения в видеоролики

Видео

Сжатие видео
H.265; H.264; H.264H; H.264B; MJPEG (поддерживается только для подстрима)

Умный кодек
Smart H.265+
Smart H.264+

AI кодирование
AI H.265
AI H.264

Частота кадров видео
Главный поток: 2688 × 1520 @ (1–25/30) fps
Подстрим 1: 704 × 576 @ (1–25 fps)/704 × 480 @ (1–30 fps)
Подстрим 2: 1920 × 1080 @ (1–25/30 fps)

Значения выше - максимальная частота кадров для каждого потока; для нескольких потоков значения будут зависеть от общей мощности кодирования.

Способность к потокам
3 потока

Разрешение
4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048 × 1536); 3M (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); CIF (352 × 288/352 × 240); VGA (640 × 480)

Контроль битрейта
CBR/VBR

Битрейт видео
H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps

День/Ночь
Авто (ICR)/Цвет/Ч/Б

BLC
Да

HLC
Да

WDR
120 дБ

Самонастройка сцены (SSA)
Да

Баланс белого
Авто; натуральный; уличная лампа; наружный; ручной; региональный пользовательский

Контроль усиления
Авто

Шумоподавление
3D NR

Обнаружение движения
ВЫКЛ/ВКЛ (4 области, прямоугольные)

Регион интереса (RoI)
Да (4 области)

Очищение от тумана
Да

AFSA
Да

Поворот изображения
0°/90°/180°/270° (поддерживает 90°/270° с разрешением 2688×1520 и ниже)

Зеркало
Да

Маскировка конфиденциальности
4 области

Аудио

Встроенный микрофон
Да

Сжатие аудио
G.711a; G.711Mu; PCM; G.726; G.723

Тревога

События тревоги

• AS:
  Нет SD карты; SD карта заполнена; Ошибка SD карты; Предупреждение о сроке службы (поддерживается только картами Dahua); Отключение сети; Конфликт IP; Незаконный доступ; Обнаружение движения; Манипуляция с видео; Вторжение; Пересечение линии; Изменение сцены; Обнаружение звука; Обнаружение напряжения; Внешнее предупреждение; SMD; Исключения безопасности

• S:
  Нет SD карты; SD карта заполнена; Ошибка SD карты; Предупреждение о сроке службы (поддерживается только картами Dahua); Отключение сети; Конфликт IP; Незаконный доступ; Обнаружение движения; Манипуляция с видео; Вторжение; Пересечение линии; Изменение сцены; Обнаружение звука; Обнаружение напряжения; SMD; Исключения безопасности

Сеть

Сетевой порт
RJ-45 (10/100 Base-T)

SDK и API
Да

Сетевые протоколы
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP

Кибербезопасность
Шифрование видео; Шифрование прошивки; Шифрование конфигурации; Digest; WSSE; Блокировка учетной записи; Журналы безопасности; Фильтрация IP/MAC; Генерация и импорт сертификаций X.509; syslog; HTTPS; 802.1x; Доверенная загрузка; Доверенное выполнение; Доверенное обновление

Совместимость
ONVIF (Profile S/Profile G/Profile T); CGI; P2P; Milestone; Genetec

Пользователь/Хост
20 (Общая пропускная способность: 64 М)

Хранение
FTP; SFTP; Micro SD карта (до 256 Г); NAS

Браузер
IE: IE11
Chrome
Firefox

Программное обеспечение для управления
Smart PSS; DSS; DMSS

Мобильный клиент
IOS; Android

Сертификация
CE-LVD: EN62368-1;
CE-EMC: Электромагнитная совместимость Директива 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 & CAN/CSA C22.2 No. 62368-1-14

Порты

Аудио вход

Аудио выход

Вход тревоги

Выход тревоги

Питание

Источник питания
12 VDC/PoE (802.3af)

Потребляемая мощность
Основной: 2.8 Вт (12 VDC); 3.5 Вт (PoE)
Макс. (WDR + интенсивность IR + интеллект): 7.1 Вт (12 VDC); 8.3 Вт (PoE)

Окружающая среда

Рабочая температура
–40 °C до +60 °C (–40 °F до +140 °F) / менее 95% RH

Температура хранения
–40 °C до +60 °C (–40 °F до +140 °F)

Защита
IP67; IK10
