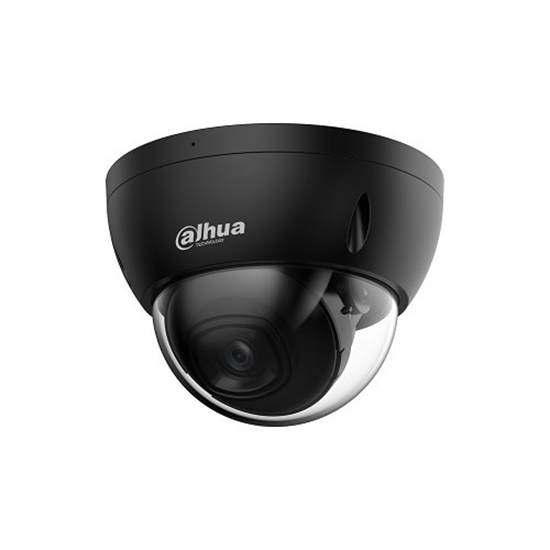

Dahua HDBW2541E-S IP Network camera 5MP / 2.8mm

Camera

Image Sensor
1/2.7" CMOS

Maximum Resolution
2960 (H) × 1668 (V)

ROM
128 MB

RAM
256 MB

Scanning System
Progressive

Electronic Shutter Speed
Auto/Manual 1/3s – 1/100,000s

Minimum Illumination
0.007 Lux@F1.6 (Color, 30 IRE)
0.0007 Lux@F1.6 (B/W, 30 IRE)
0 Lux (Illuminator on)

S/N Ratio
?56 dB

Illumination Distance
Up to 30m (98.43 ft) (IR)

Illuminator On/Off Control
Auto; Manual

Number of Illuminators
3 (IR LED)

Pan/Tilt/Rotation Range
Pan: 0°–355°
Tilt: 0°–65°
Rotation: 0°–355°

Lens

Lens Type
Fixed focal length

Lens Mount
M12

Focal Length
2.8 mm

Max. Aperture
F1.6

Field of View
2.8 mm: Horizontal: 111°; Vertical: 58°; Diagonal: 132°

Aperture Control
Fixed

Minimum Focusing Distance
2.8 mm: 1.1m (3.61 ft)

DORI Distance
Lens
Detect
Observe
Recognize
Identify

2.8 mm
63.6m (208.66 ft)
25.4m (83.33 ft)
12.7m (41.67 ft)
6.4m (21.00 ft)

DORI (Detect, Observe, Recognize, Identify) is a standard system (EN-62676-4) for defining the ability of observers to distinguish people or objects in the covered area. The numbers in this table do not reflect distances for intelligent functions. For intelligent function distances, refer to the installation and commissioning guide/project design tools.

Intelligence

IVS (Perimeter Protection)
Intrusion, tripwire (both functions support precise classification and detection of vehicles and people)

Smart Search
Working with Smart NVR to perform intelligent search, event retrieval, and event video merging

Video

Video Compression
H.265; H.264; H.264H; H.264B; MJPEG (Supported only for sub-stream)

Smart Encoding
Smart H.265+; Smart H.264+

Frame Rate
Main stream: 2960 × 1668@(1–20 fps) / 2688 × 1520@(1–25/30 fps)
Sub-stream: 704 × 576@(1–25 fps) / 704 × 480@(1–30 fps)
The above values are the maximum frame rate of each stream; for multiple streams, the values depend on the overall encoding power.

Stream Capability
2 streams

Resolution
5M (2960 × 1668 / 2880 × 1620); 4M (2688 × 1520); 3M (2048 × 1536 / 2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576 / 704 × 480); VGA (640 × 480); CIF (352 × 288 / 352 × 240)

Bitrate Control
CBR/VBR

Video Bitrate
H.264: 32 kbps–8192 kbps;
H.265: 12 kbps–8192 kbps

Day/Night
Auto (ICR)/Color/B/W

BLC
Yes

HLC
Yes

WDR
120 dB

White Balance
Auto; Natural; Streetlight; Outdoor; Manual; Regional Custom

Gain Control
Auto; Manual

Noise Reduction
3D NR

Motion Detection
OFF/ON (4 areas, rectangle)

Region of Interest (RoI)
Yes (4 areas)

Smart Illumination
Yes

Image Rotation
0°/90°/180°/270° (Supports 90°/270° with resolution 2688 × 1520 and lower)

Mirror
Yes

Privacy Masking
4 areas

Audio

Built-in Microphone
Yes

Audio Compression
G.711a; G.711Mu; PCM; G.726

Alarm Events
No SD card; SD card full; SD card error; Network disconnection; IP conflict; Illegal access; Motion detection; Video tampering; Tripwire; Intrusion; Audio detection; Voltage detection; SMD; Security exception

Network

Network Port
RJ-45 (10/100 Base-T)

SDK and API
Yes

Network Protocol
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; Bonjour; P2P

Compatibility
ONVIF (Profile S/Profile G/Profile T); CGI

Users/Hosts
20 (Total bandwidth: 48M)

Storage
FTP; SFTP; Micro SD card (up to 256 GB); NAS

Browser
IE; Chrome; Firefox

Management Software
SmartPSS Lite; DSS; DMSS

Mobile Client
iOS; Android

Cybersecurity
Configuration Encryption; Trusted Execution; Digest; Security Logs; WSSE; Account Locking; Syslog; Video Encryption; 802.1x; IP/MAC Filtering; HTTPS; Trusted Updates; Trusted Boot; Firmware Encryption; X.509 Certificate Generation and Import

Certifications
CE-LVD: EN62368-1;
CE-EMC: Electromagnetic Compatibility Directive 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 and CAN/CSA C22.2 No. 62368-1-14

Power Supply

Power Supply
12 VDC/PoE (802.3af)

Power Consumption
Main: 2.3 W (12 VDC); 2.9 W (PoE)
Max. (H.265+ max. resolution + max stream + WDR + IR intensity + IVS): 5 W (12 VDC); 6.1 W (PoE)

Environment

Operating Temperature
–40 °C to +60 °C (–40 °F to +140 °F)

Operating Humidity
?95%

Storage Temperature
–40 °C to +60 °C (–40 °F to +140 °F)

Storage Humidity
?95%

Protection
IP67; IK10

Kamera

Attēla sensors
1/2.7" CMOS

Maksimālā izšķirtspēja
2960 (P) × 1668 (V)

ROM
128 MB

RAM
256 MB

Skenēšanas sistēma
Progresīva

Elektroniskā aizvara ātrums
Auto/Rokas 1/3 s – 1/100,000 s

Minimālā apgaismojuma
0.007 Lux@F1.6 (Krāsa, 30 IRE)
0.0007 Lux@F1.6 (B/W, 30 IRE)
0 luks (Illuminator ieslēgts)

S/N attiecība
?56 dB

Apgaismojuma attālums
Līdz 30 m (98.43 pēdas) (IR)

Apgaismojuma Ieslēgšanas/Izslēgšanas vadība
Auto; Rokas

Apgaismojuma skaits
3 (IR LED)

Pārvietošanas/Noliekšanas/Rotācijas diapazons
Pārvietošanas: 0°–355°
Noliekšana: 0°–65°
Rotācija: 0°–355°

Objektīvs

Objektīva tips
Fiksēts fokusa garums

Objektīva stiprinājums
M12

Fokusa garums
2.8 mm

Maks. diafragma
F1.6

Skata lauks
2.8 mm: H: 111°; V: 58°; D: 132°

Diafragmas vadība
Fiksēts

Minimālais fokusa attālums
2.8 mm: 1.1 m (3.61 pēdas)

DORI attālums
Objektīvs
Atklāt
Novērot
Atpazīt
Identificēt

2.8 mm
63.6 m (208.66 pēdas)
25.4 m (83.33 pēdas)
12.7 m (41.67 pēdas)
6.4 m (21.00 pēdas)

DORI (Detect, Observe, Recognize, Identify) ir standarta sistēma (EN-62676-4) personu spēju definēšanai atpazīt cilvēkus vai objektus pārklātajā teritorijā. Cifras šajā tabulā neatspoguļo inteliģento funkciju attālumus. Inteliģento funkciju attālumiem lūdzu skatīt instalācijas un palaišanas rokasgrāmatu/projekta izstrādes rīku.

Inteliģence

IVS (Perimetrs aizsardzība)
Ienākšana, šķērsojums (abas funkcijas atbalsta transportlīdzekļu un cilvēku precīzu klasifikāciju un noteikšanu)

Viedais meklējums
Strādājot kopā ar Smart NVR, lai veiktu inteliģento meklēšanu, notikumu izguvi un apvienošanu notikumu video

Video

Video kompresija
H.265; H.264; H.264H; H.264B; MJPEG (Atbalsta tikai zemāku straumju)

Viedā kodēšana
Smart H.265+; Smart H.264+

Kadru ātrums
Galvenais straumējums: 2960 × 1668@(1–20 fps) / 2688 × 1520@(1–25/30 fps)
Apakšstraume: 704 × 576@(1–25 fps) / 704 × 480@(1–30 fps)
Iepriekš minētās vērtības ir maksimālais kadru ātrums katram straumei; vairākām straumēm vērtības būs atkarīgas no kopējās kodēšanas jaudas.

Straumēšanas iespējas
2 straumes

Izšķirtspēja
5M (2960 × 1668 / 2880 × 1620); 4M (2688 × 1520); 3M (2048 × 1536 / 2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576 / 704 × 480); VGA (640 × 480); CIF (352 × 288 / 352 × 240)

Bitreita kontrole
CBR/VBR

Video bitreits
H.264: 32 kbps–8192 kbps;
H.265: 12 kbps–8192 kbps

Diena/Nakts
Auto (ICR)/Krāsa/B/W

BLC
Jā

HLC
Jā

WDR
120 dB

Balansa balts
Auto; dabīgs; ielas lampa; āra; rokas; reģionālais pielāgots

Ieguvuma kontrole
Auto; rokas

Troksni samazināšana
3D NR

Kustības atklāšana
IZSLĒGTS/IESLĒGTS (4 zonas, taisnstūris)

Intereses reģions (RoI)
Jā (4 zonas)

Viedā apgaismošana
Jā

Attēla rotācija
0°/90°/180°/270° (Atbalsta 90°/270° ar izšķirtspēju 2688 × 1520 un zemāk)

Spogulis
Jā

Privātuma maskēšana
4 zonas

Audio

Iebūvēts mikrofons
Jā

Audio kompresija
G.711a; G.711Mu; PCM; G.726

Trauksmes notikumi
Nav SD kartes; SD karte pilna; SD kartes kļūda; tīkla atvienošana; IP konflikts; nelikumīga piekļuve; kustības atklāšana; video krāpšana; šķērsojums; ieiešana; audio detektēšana; sprieguma detektēšana; SMD; drošības izņēmums

Tīkls

Tīkla ports
RJ-45 (10/100 Base-T)

SDK un API
Jā

Tīkla protokols
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; Bonjour; P2P

Saderība
ONVIF (Profile S/Profile G/Profile T); CGI

Lietotāji/Host
20 (Kopējā joslas platība: 48 M)

Krātuve
FTP; SFTP; Micro SD karte (līdz 256 GB); NAS

Pārlūks
IE; Chrome; Firefox

Vadības programmatūra
SmartPSS Lite; DSS; DMSS

Mobilais klients
iOS; Android

Kiberpārvaldība
Konfigurācijas šifrēšana; uzticama izpilde; Digest; drošības žurnāli; WSSE; konta bloķēšana; syslog; Video šifrēšana; 802.1x; IP/MAC filtrēšana; HTTPS; uzticams atjauninājums; uzticama ielāde; firmwares šifrēšana; X.509 sertifikātu ģenerēšana un imports

Sertifikāti
CE-LVD: EN62368-1;
CE-EMC: Elektromagnētiskās saderības direktīva 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 un CAN/CSA C22.2 No. 62368-1-14

Enerģijas apgāde

Barošana
12 VDC/PoE (802.3af)

Enerģijas patēriņš
Pamata: 2.3 W (12 VDC); 2.9 W (PoE)
Maks. (H.265+ maksimālā izšķirtspēja + maksimālais straume + WDR + IR intensitāte + IVS): 5 W (12 VDC); 6.1 W (PoE)

Vides apstākļi

Darba temperatūra
–40 °C līdz +60 °C (–40 °F līdz +140 °F)

Darba mitrums
?95%

Uzglabāšanas temperatūra
–40 °C līdz +60 °C (–40 °F līdz +140 °F)

Uzglabāšanas mitrums
?95%

Aizsardzība
IP67; IK10

Камера

Датчик изображения
1/2.7" CMOS

Максимальное разрешение
2960 (Г) × 1668 (В)

ROM
128 МБ

RAM
256 МБ

Система сканирования
Прогрессивная

Электронная скорость затвора
Авто/Ручной 1/3 с – 1/100,000 с

Минимальная освещенность
0.007 Lux@F1.6 (Цвет, 30 IRE)
0.0007 Lux@F1.6 (Ч/Б, 30 IRE)
0 люкс (Иллюминатор включен)

Соотношение сигнал/шум
?56 дБ

Расстояние освещенности
До 30 м (98.43 фута) (IR)

Управление включением/выключением иллюминатора
Авто; Ручной

Количество иллюминаторов
3 (IR LED)

Диапазон панорамирования/наклона/вращения
Панорамирование: 0°–355°
Наклон: 0°–65°
Вращение: 0°–355°

Объектив

Тип объектива
Фиксированное фокусное расстояние

Крепление объектива
M12

Фокусное расстояние
2.8 мм

Макс. диафрагма
F1.6

Поле зрения
2.8 мм: Горизонтальное: 111°; Вертикальное: 58°; Диагональное: 132°

Контроль диафрагмы
Фиксированное

Минимальное расстояние фокусировки
2.8 мм: 1.1 м (3.61 фута)

DORI расстояние
Объектив
Обнаружить
Наблюдать
Распознать
Идентифицировать

2.8 мм
63.6 м (208.66 фута)
25.4 м (83.33 фута)
12.7 м (41.67 фута)
6.4 м (21.00 фута)

DORI (Detect, Observe, Recognize, Identify) — это стандартная система (EN-62676-4) для определения способности наблюдающего лица отличать людей или объекты в охваченной области. Числа в таблице не отражают дистанции для интеллектуальных функций. Для расстояний интеллектуальных функций см. руководство по установке и пусконаладке/проектирование.

Интеллект

IVS (Охрана периметра)
Проникновение, триггерная линия (эти две функции поддерживают классификацию и точное обнаружение автомобиля и человека)

Умный поиск
Работа совместно с умным NVR для выполнения интеллектуального поиска, извлечения событий и объединения событий в видео

Видео

Видео-компрессия
H.265; H.264; H.264H; H.264B; MJPEG (Поддерживается только для подстрима)

Умная кодировка
Smart H.265+; Smart H.264+

Кадровая частота видео
Основной поток: 2960 × 1668@(1–20 fps) / 2688 × 1520@(1–25/30 fps)
Подстрим: 704 × 576@(1–25 fps) / 704 × 480@(1–30 fps)
Значения выше — это максимальная кадровая частота каждого потока; для нескольких потоков значения будут зависеть от общей мощности кодирования.

Возможности потоков
2 потока

Разрешение
5M (2960 × 1668 / 2880 × 1620); 4M (2688 × 1520); 3M (2048 × 1536 / 2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576 / 704 × 480); VGA (640 × 480); CIF (352 × 288 / 352 × 240)

Контроль битрейта
CBR/VBR

Видео битрейт
H.264: 32 kbps–8192 kbps;
H.265: 12 kbps–8192 kbps

День/Ночь
Авто (ICR)/Цвет/Ч/Б

BLC
Да

HLC
Да

WDR
120 дБ

Баланс белого
Авто; естественный; уличный свет; наружный; ручной; региональный пользовательский

Контроль усиления
Авто; ручной

Шумоподавление
3D NR

Обнаружение движения
ВЫКЛ/ВКЛ (4 области, прямоугольник)

Регион интереса (RoI)
Да (4 области)

Умная подсветка
Да

Поворот изображения
0°/90°/180°/270° (Поддерживает 90°/270° с разрешением 2688 × 1520 и ниже)

Зеркало
Да

Приватная маскировка
4 области

Аудио

Встроенный микрофон
Да

Аудио-компрессия
G.711a; G.711Mu; PCM; G.726

Тревожные события
Нет SD-карты; SD-карта полна; ошибка SD-карты; потеря сети; конфликт IP-адресов; незаконный доступ; обнаружение движения; подделка видео; триггерная линия; проникновение; обнаружение аудио; обнаружение напряжения; SMD; исключение безопасности

Сеть

Сетевой порт
RJ-45 (10/100 Base-T)

SDK и API
Да

Сетевой протокол
IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; Bonjour; P2P

Совместимость
ONVIF (Profile S/Profile G/Profile T); CGI

Пользователи/Хосты
20 (Общая пропускная способность: 48 М)

Хранение
FTP; SFTP; Micro SD карта (до 256 ГБ); NAS

Браузер
IE; Chrome; Firefox

Программное обеспечение для управления
SmartPSS Lite; DSS; DMSS

Мобильный клиент
iOS; Android

Кибербезопасность
Шифрование конфигурации; доверенная работа; Digest; журналы безопасности; WSSE; блокировка учетной записи; syslog; Шифрование видео; 802.1x; IP/MAC фильтрация; HTTPS; доверенное обновление; доверенная загрузка; шифрование прошивки; генерация и импорт сертификаций X.509

Сертификаты
CE-LVD: EN62368-1;
CE-EMC: Директива электромагнитной совместимости 2014/30/EU;
FCC: 47 CFR FCC Part 15, Subpart B;
UL/CUL: UL62368-1 и CAN/CSA C22.2 No. 62368-1-14

Энергоснабжение

Питание
12 VDC/PoE (802.3af)

Потребление энергии
Основное: 2.3 W (12 VDC); 2.9 W (PoE)
Макс. (H.265+ макс. разрешение + макс. поток + WDR + интенсивность IR + IVS): 5 W (12 VDC); 6.1 W (PoE)

Окружающая среда

Температура работы
–40 °C до +60 °C (–40 °F до +140 °F)

Влажность работы
?95%

Температура хранения
–40 °C до +60 °C (–40 °F до +140 °F)

Влажность хранения
?95%

Защита

IP67; IK10
