| Weight | 2.4 |
| Gross weight | 3 |
| Description |

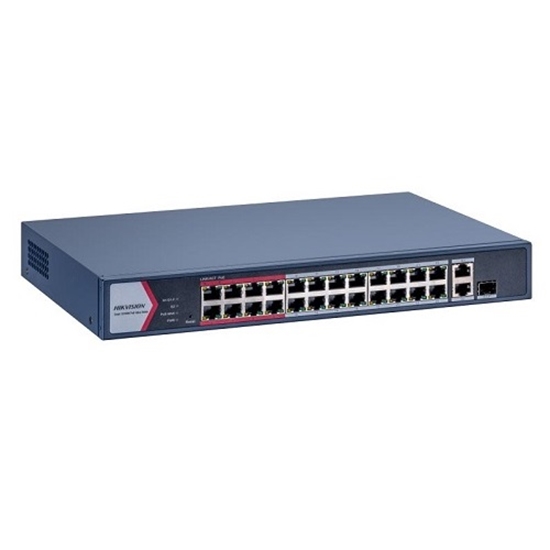

24 Port Fast Ethernet Smart POE Switch
Model
• DS-3E1326P-EI/M
Features
• 24 × 10/100M PoE ports, 1 × Gigabit combo, 1 × Gigabit RJ45 port
• Total PoE Power Budget 230 W
• Support 802.1Q VLAN
• Support PoE watchdog to detect and restart the cameras that do not respond
• Support STP/RSTP Loop prevention
• Support cable detection to locate failure
• Up to 300 m Long Range PoE Transmission
• 6 kV Surge Protection
Specifications
General
• Shell: Metal material
• Net Weight: 2.13 kg (4.7 lb)
• Gross Weight: 3.1 kg (6.8 lb)
• Dimension (W x D x H): 440.00 mm x 44.00 mm x 220.80 mm (17.32'' x 1.73'' x 8.69'')
• Working Temperature: 0 °C to 45 °C (32 °F to 113 °F)
• Storage Temperature: -40 °C to 85 °C (-40°F to 185 °F)
• Relative Humidity: 5% to 95% (no condensation)
• Power Supply: 100-240 VAC, 50/60 Hz, Max. 4 A
• Max. Power Consumption: 250 W
• Power Consumption in Idle: 20 W
• Installation Mode: Rack (equipped with mounting ears)
• Surge Protection: 6 KV
Network Parameters
• Ports: 24 x 10/100 Mbps PoE port, 1 x Gigabit combo, 1 x Gigabit RJ45 port
• MAC Address Table: 16 K
• Switching Capacity: Whole-Device Performance: 14.8 Gbps; Port Performance: 8.8 Gbps
• Packet Forwarding Rate: Whole-Device Performance: 11.01 Mpps; Port Performance: 6.55 Mpps
• Internal Cache: 4 Mbits
PoE Power Supply
• PoE Standard: IEEE 802.3af; IEEE 802.3at
• PoE Power Pin: 8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
• PoE Port: Ports 1 to 24
• Max. Port Power: 30 W
• PoE Power Budget: 230 W
Software Function
• Long Range: Ports 1 to 24: up to 300 m. Long range performance may vary depending on camera model or cable condition.
• VIP Port: Ports 1 to 8: data on VIP ports is preferentially forwarded when bandwidth resources are insufficient
• Port Isolation: Ports 1 to 24: port isolation mode to improve network security. Ports in an isolation group cannot communicate with each other, but they can communicate with ports outside the isolation group.
• PoE Watchdog: Ports 1 to 24: auto detect and restart the cameras that do not respond.
• Link Aggregation: Link aggregation is used to aggregate multiple physical ports to form a logical port for load balancing, bandwidth expansion, and port protection.
• Support static link aggregation.
• Support 1 aggregation group(s).
• Loop Prevention: Loop prevention is used to prevent the switching network from forming loops, which will seriously affect network communication. Disabled by default.
• Support 802.1D STP.
• Suppport 802.1w RSTP.
• VLAN: VLAN is used for network scale planning and network health improvement.
• Support 802.1Q.
• Configurable VLAN ID from 1-4094.
• Support Trunk, Access port mode.
• Support Max. 4094 VLAN.
• HPP: Support one-click activation and remote management via Hik-Partner Pro. Functions supported:
• Display the port rate.
• Display the port bandwidth utilization rate.
• Display the PoE power usage.
• Display topology information.
• Display the alarm status.
• Restart ports and devices.
• Enable port long-rage mode.
• Remotely upgrade the device.
• System Maintenance: Support device management via web.
• Support DHCP Client. Enabled by default for dynamic assignment of management IP addresses.
• Support Super IP, which is a fixed IP address (10.180.190.200) for direct access.
• Support management via Hik-Central Pro.
• Support remote management via Hik-Partner Pro.
• Support cable detection. Abnormal open circuits and short circuits as well as network cable length can be detected.
• Supports 802.1ab LLDP for peer device discovery.
• Support port mirroring for fault locating.
Approval
• EMC: CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020), IC (ICES-003: Issue 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Safety: CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition)), CE-LVD (EN 62368-1: 2014+A11: 2017)
• Chemistry: CE-RoHS (2011/65/EU), WEEE (2012/19/EU), Reach (Regulation (EC) No.1907/2006) |
24 Port Fast Ethernet viedais POE slēdzis
Modelis
• DS-3E1326P-EI/M
Funkcijas
• 24 × 10/100 M PoE pieslēgvietas, 1 × gigabitu kombinācija, 1 × gigabitu RJ45 ports
• Kopējais PoE jaudas budžets 230 W
• Atbalsts 802.1Q VLAN
• Atbalstiet PoE sargsuni, lai noteiktu un restartētu kameras, kas nereaģē
• Atbalstiet STP/RSTP cilpas novēršanu
• Atbalstiet kabeļa noteikšanu, lai noteiktu bojājumu
• Līdz 300 m liela attāluma PoE pārraide
• 6 kV pārsprieguma aizsardzība
Specifikācijas
Ģenerālis
• Apvalks: metāla materiāls
• Neto svars: 2,13 kg (4,7 mārciņas)
• Bruto svars: 3,1 kg (6,8 mārciņas)
• Izmērs (G x D x A): 440,00 mm x 44,00 mm x 220,80 mm (17,32 x 1,73 x 8,69 collas)
• Darba temperatūra: no 0 °C līdz 45 °C (32 °F līdz 113 °F)
• Uzglabāšanas temperatūra: -40 °C līdz 85 °C (-40 °F līdz 185 °F)
• Relatīvais mitrums: 5% līdz 95% (bez kondensāta)
• Barošanas avots: 100-240 VAC, 50/60 Hz, Maks. 4 A
• Maks. Jaudas patēriņš: 250 W
• Enerģijas patēriņš tukšgaitā: 20 W
• Uzstādīšanas režīms: statīvs (aprīkots ar montāžas ausīm)
• Pārsprieguma aizsardzība: 6 KV
Tīkla parametri
• Porti: 24 x 10/100 Mb/s PoE ports, 1 x gigabitu kombinācija, 1 x gigabitu RJ45 ports
• MAC adrešu tabula: 16 K
• Pārslēgšanas jauda: visas ierīces veiktspēja: 14,8 Gbps; Porta veiktspēja: 8,8 Gbps
• Pakešu pārsūtīšanas ātrums: visas ierīces veiktspēja: 11,01 Mpps; Porta veiktspēja: 6,55 Mpps
• Iekšējā kešatmiņa: 4 Mbits
PoE barošanas avots
• PoE standarts: IEEE 802.3af; IEEE 802.3at
• PoE barošanas kontakts: 8 kontaktu jauda: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
• PoE ports: porti no 1. līdz 24
• Maks. Porta jauda: 30 W
• PoE jaudas budžets: 230 W
Programmatūras funkcija
• Liels darbības rādiuss: porti no 1 līdz 24: līdz 300 m. Liela diapazona veiktspēja var atšķirties atkarībā no kameras modeļa vai kabeļa stāvokļa.
• VIP ports: porti no 1 līdz 8: dati par VIP portiem tiek pārsūtīti, ja joslas platuma resursi nav pietiekami.
• Portu izolācija: porti no 1 līdz 24: portu izolācijas režīms, lai uzlabotu tīkla drošību. Izolācijas grupas porti nevar sazināties savā starpā, taču tie var sazināties ar portiem, kas atrodas ārpus izolācijas grupas.
• PoE Watchdog: porti 1–24: automātiski nosaka un restartē kameras, kas nereaģē.
• Saites apkopošana: saišu apkopošana tiek izmantota, lai apkopotu vairākus fiziskos portus, lai izveidotu loģisku portu slodzes līdzsvarošanai, joslas platuma paplašināšanai un portu aizsardzībai.
• Atbalstiet statisko saišu apkopošanu.
• Atbalstiet 1 apkopošanas grupu(-as).
• Loop Prevention: cilpas novēršana tiek izmantota, lai novērstu komutācijas tīkla cilpu veidošanos, kas nopietni ietekmēs tīkla saziņu. Atspējots pēc noklusējuma.
• Atbalsts 802.1D STP.
• Atbalsta 802.1w RSTP.
• VLAN: VLAN tiek izmantots tīkla mēroga plānošanai un tīkla veselības uzlabošanai.
• Atbalsts 802.1Q.
• Konfigurējams VLAN ID no 1-4094.
• Atbalsta maģistrāles, piekļuves porta režīmu.
• Atbalsts Max. 4094 VLAN.
• HPP: atbalsta aktivizēšanu ar vienu klikšķi un attālo pārvaldību, izmantojot Hik-Partner Pro. Atbalstītās funkcijas:
• Parādīt porta ātrumu.
• Parādīt porta joslas platuma izmantošanas līmeni.
• Parādīt PoE enerģijas patēriņu.
• Parādīt topoloģijas informāciju.
• Parādīt trauksmes statusu.
• Restartējiet portus un ierīces.
• Iespējot portu ilgstošas darbības režīmu.
• Attāli jauniniet ierīci.
• Sistēmas uzturēšana: atbalsta ierīces pārvaldību, izmantojot tīmekli.
• Atbalstiet DHCP klientu. Pēc noklusējuma iespējots pārvaldības IP adrešu dinamiskai piešķiršanai.
• Atbalstiet Super IP, kas ir fiksēta IP adrese (10.180.190.200) tiešai piekļuvei.
• Atbalsta pārvaldība, izmantojot Hik-Central Pro.
• Atbalstiet attālo pārvaldību, izmantojot Hik-Partner Pro.
• Atbalsta kabeļa noteikšanu. Var konstatēt neparastas atvērtas ķēdes un īssavienojumus, kā arī tīkla kabeļa garumu.
• Atbalsta 802.1ab LLDP vienādranga ierīču atrašanai.
• Atbalsta porta spoguļošanu defektu noteikšanai.
Apstiprināšana
• EMC: CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 20130-4: 2013-4: 2015:2011: 2019). 2017+A11: 2020), IC (ICES-003: Issue 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Drošība: CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (otrais izdevums)), CE-LVD (EN 62368-1: 2014+A11: 2017)
• Ķīmija: CE-RoHS (2011/65/ES), EEIA (2012/19/ES), Reach (Regula (EK) Nr.1907/2006) |
24-портовый интеллектуальный коммутатор Fast Ethernet POE
Модель
• DS-3E1326P-EI/M
Особенности
• 24 порта 10/100M PoE, 1 комбинированный гигабитный порт, 1 гигабитный порт RJ45
• Общий бюджет мощности PoE 230 Вт
• Поддержка виртуальной локальной сети 802.1Q.
• Поддержка сторожевого таймера PoE для обнаружения и перезапуска камер, которые не отвечают.
• Поддержка предотвращения петель STP/RSTP.
• Поддержка обнаружения кабеля для обнаружения неисправности
• Передача PoE на дальность до 300 м
• Защита от перенапряжения 6 кВ
Технические характеристики
Общий
• Корпус: металличEUкий материал.
• ВEU нетто: 2,13 кг (4,7 фунта).
• Общий вEU: 3,1 кг (6,8 фунта).
• Размеры (Ш x Г x В): 440,00 x 44,00 x 220,80 мм (17,32 x 1,73 x 8,69 дюйма)
• Рабочая температура: от 0 °C до 45 °C (от 32 °F до 113 °F).
• Температура хранения: от -40 °C до 85 °C (от -40 °F до 185 °F).
• Относительная влажность: от 5% до 95% (без конденсации).
• Электропитание: 100–240 В переменного тока, 50/60 Гц, макс. 4 А
• Макс. Потребляемая мощность: 250 Вт
• Энергопотребление в режиме ожидания: 20 Вт.
• Способ установки: Стойка (оснащена монтажными ушками)
• Защита от перенапряжения: 6 КВ.
Параметры сети
• Порты: 24 порта PoE 10/100 Мбит/с, 1 комбинированный гигабитный порт, 1 гигабитный порт RJ45.
• Таблица MAC-адрEUов: 16 КБ.
• Коммутационная способность: Производительность всего устройства: 14,8 Гбит/с; Производительность порта: 8,8 Гбит/с
• Скорость перEUылки пакетов: Производительность всего устройства: 11,01 млн пакетов в секунду; Производительность порта: 6,55 млн пакетов в секунду
• Внутренний кэш: 4 Мбит.
PoE-источник питания
• Стандарт PoE: IEEE 802.3af; ИЭЭЭ 802.3ат
• Разъем питания PoE: 8-контактный разъем питания: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
• Порт PoE: порты с 1 по 24.
• Макс. Мощность порта: 30 Вт
• Бюджет мощности PoE: 230 Вт
Функция программного обEUпечения
• Большой радиус действия: порты с 1 по 24: до 300 м. Характеристики дальнего действия могут различаться в зависимости от модели камеры или состояния кабеля.
• VIP-порт: порты с 1 по 8: данные по VIP-портам перEUылаются преимущEUтвенно при недостаточности рEUурсов полосы пропускания.
• Изоляция портов: порты с 1 по 24: режим изоляции портов для повышения безопасности сети. Порты в группе изоляции не могут взаимодействовать друг с другом, но могут взаимодействовать с портами за пределами группы изоляции.
• Сторожевой таймер PoE: порты с 1 по 24: автоматичEUкое обнаружение и перезапуск камер, которые не отвечают.
• Агрегация каналов. Агрегация каналов используется для объединения нEUскольких физичEUких портов в логичEUкий порт для балансировки нагрузки, расширения полосы пропускания и защиты портов.
• Поддержка статичEUкого агрегирования каналов.
• Поддержка 1 группы агрегации.
• Предотвращение образования петель. Предотвращение образования петель используется для предотвращения образования петель в сети коммутации, которые могут серьезно повлиять на сетевую связь. По умолчанию отключено.
• Поддержка 802.1D STP.
• Поддержка RSTP 802.1w.
• VLAN: VLAN используется для планирования масштабирования сети и улучшения ее работоспособности.
• Поддержка 802.1Q.
• Настраиваемый идентификатор VLAN от 1 до 4094.
• Поддержка режима магистрали и порта доступа.
• Поддержка Макс. 4094 ВЛАН.
• HPP: поддержка активации одним щелчком мыши и удаленного управления через Hik-Partner Pro. Поддерживаемые функции:
• Отображение скорости порта.
• Отобразить коэффициент использования полосы пропускания порта.
• Отображение энергопотребления PoE.
• Отображение информации о топологии.
• Отобразить состояние тревоги.
• Перезапустите порты и устройства.
• Включить режим длительного действия порта.
• Удаленно обновить устройство.
• Обслуживание системы: поддержка управления устройствами через Интернет.
• Поддержка DHCP-клиента. Включено по умолчанию для динамичEUкого назначения IP-адрEUов управления.
• Поддержка Super IP, который представляет собой фиксированный IP-адрEU (10.180.190.200) для прямого доступа.
• Поддержка управления через Hik-Central Pro.
• Поддержка удаленного управления через Hik-Partner Pro.
• Поддержка обнаружения кабеля. Могут быть обнаружены аномальные обрывы и короткие замыкания, а также длина сетевого кабеля.
• Поддерживает 802.1ab LLDP для обнаружения одноранговых устройств.
• Поддержка зеркалирования портов для обнаружения неисправностей.
Одобрение
• ЭМС: CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020), IC (ICES-003: выпуск 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Безопасность: CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (второе издание)), CE-LVD (EN 62368-1: 2014+A11: 2017).
• Химия: CE-RoHS (2011/65/EU), WEEE (2012/19/EU), Reach (Регламент (EU) № 1907/2006). |
