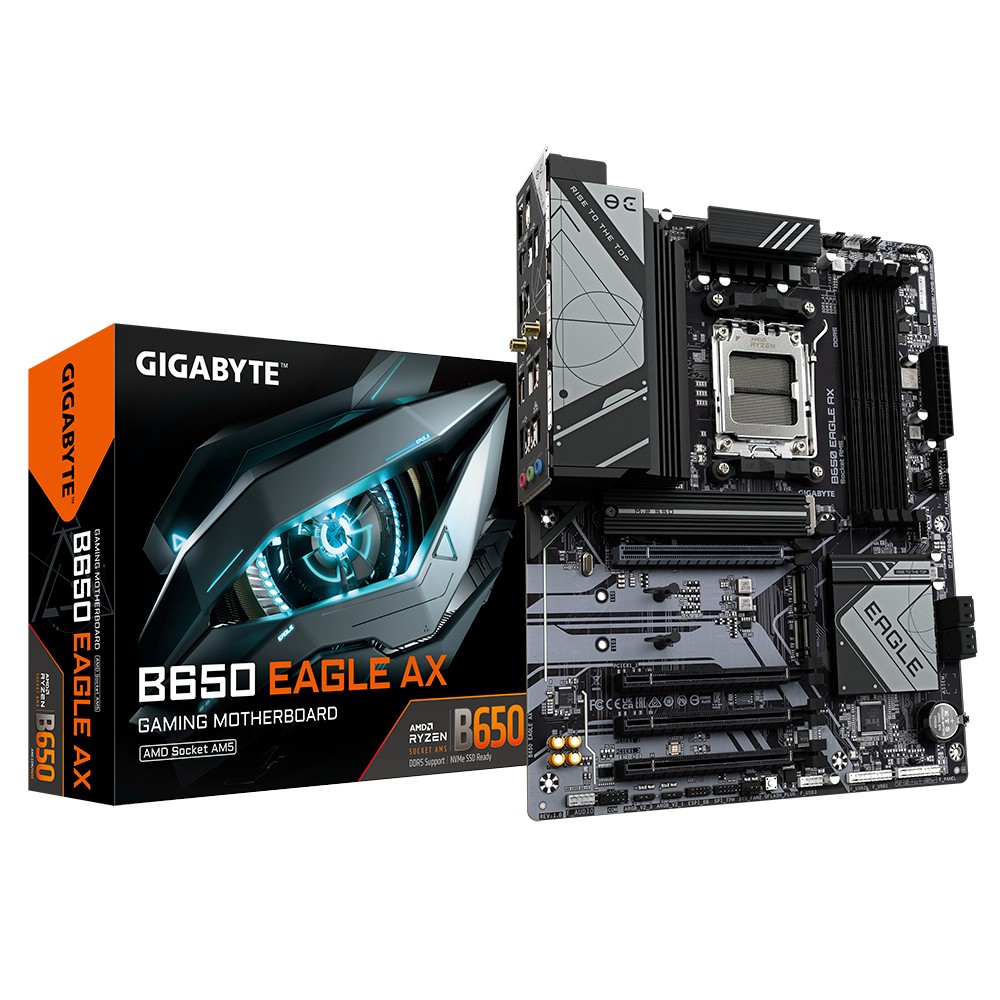

| Model | B650 EAGLE AX |
| CPU socket | Socket AM5 |
| Processor family | AMD Ryzen 7 |
| Processor family | AMD Ryzen 3 |
| Processor family | AMD Ryzen 5 |
| Processor family | AMD Ryzen 9 |
| Integrated CPU | Yes |
| Chipset manufacturer | AMD |
| Chipset type | AMD B650 |
| Memory type | DDR5 |
| Number of DDR5 slots | 4 |
| Memory bus frequency | 7200 MHz |
| Memory bus frequency | 7000 MHz |
| Memory bus frequency | 6800 MHz |
| Memory bus frequency | 6600 MHz |
| Memory bus frequency | 7600 MHz |
| Memory bus frequency | 4800 MHz |
| Memory bus frequency | 5200 MHz |
| Memory bus frequency | 5600 MHz |
| Memory bus frequency | 6000 MHz |
| Memory bus frequency | 6200 MHz |
| Memory bus frequency | 6400 MHz |
| Memory bus frequency | 4400 MHz |
| Max memory size | 192 (GigaBajt) |
| Expansion slots | 3 x PCIe x 16 |
| Expansion slots | 2 x M.2 |
| Max. number of SATA devices | 4 |
| Max. number of ATA devices | 0 |
| RAID | Yes |
| Detailed data on disk/drive interfaces | 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/2580 SSDs:
- AMD Ryzen 7000 Series Processors support PCIe 5.0 x4/x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs
1 x M.2 connector (M2P_CPU), integrated in the CPU, supporting Socket 3, M key, type 22110/2280 SSDs:
- AMD Ryzen 7000 Series Processors support PCIe 4.0 x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x2 SSDs
Chipset:
1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB)
4 x SATA 6Gb/s connectors
RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, and RAID 10 support for SATA storage devices |
| Graphics | Zintegrowany procesor graficzny:
- 1 x DisplayPort obsługujący maksymalną rozdzielczość 3840x2160 przy 144 Hz
* Wsparcie dla wersji DisplayPort 1.4.
- 1 x port HDMI obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
(Specyfikacje graficzne mogą się różnić w zależności od obsługi procesora.) |
| Sound card | KODEK audio Realtek
Dźwięk wysokiej jakości
2/4/5.1/7.1-kanałowy
* Możesz zmienić funkcjonalność gniazda audio za pomocą oprogramowania audio. Do
skonfiguruj dźwięk 7.1-kanałowy, przejdź do oprogramowania audio w celu uzyskania ustawień audio. |
| Network interface | 1 x 10/100/1000 Mbit/s |
| Network interface | Realtek GbE LAN chip (1 Gbps/100 Mbps/10 Mbps) |
| USB ports at back panel | 9 |
| USB ports on motherboard | 11 |
| Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports | 4 |
| Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports | 2 |
| FireWire (IEEE 1394) | No |
| COM connector / port | No |
| LPT connector / port | No |
| External connectors | 1 x Line In |
| External connectors | 2 x SMA |
| External connectors | 1 x USB 3.1 Type-C |
| External connectors | 1 x RJ-45 |
| External connectors | 6 x USB 2.0 |
| External connectors | 1 x PS/2 Keyboard/MouseCombo |
| External connectors | 1 x DisplayPort |
| External connectors | 1 x HDMI |
| External connectors | 2 x USB 3.1 |
| External connectors | 1 x Line Out |
| External connectors | 1 x MIC |
| Onboard connectors | 1 x Front panel audio header |
| Onboard connectors | 1 x TPM header |
| Onboard connectors | 1 x System panel header |
| Onboard connectors | 1 x 4pin CPU fan |
| Onboard connectors | 1 x 4pin CPU/Water Pump Fan Connector |
| Onboard connectors | 2 x 4pin Chassis fan |
| Onboard connectors | 1 x 4-pin water-pump-fan |
| Onboard connectors | 1 x 8pin 12V power |
| Onboard connectors | 1 x 24pin ATX zasilanie |
| Onboard connectors | 3 x M.2 |
| Onboard connectors | 4 x SATA III 6Gb/s |
| Onboard connectors | 3 x USB 2.0/1.1 header |
| Onboard connectors | 1 x USB 3.0 header |
| Onboard connectors | 1 x USB C |
| Onboard connectors | 1 x Clear CMOS jumper |
| Onboard connectors | 1 x Q-Flash Plus button |
| Onboard connectors | 1 x RGB LED strip header |
| Special functions | - Wykrywanie napięcia
- Wykrywanie temperatury
- Wykrywanie prędkości wentylatora
- Wykrywanie natężenia przepływu wody chłodzącej
- Ostrzeżenie o awarii wentylatora
- Sterowanie prędkością wentylatora
* To, czy funkcja kontroli prędkości wentylatora (pompy) jest obsługiwana, zależy od wentylatora |
| BIOS | - 1 x 256 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Form factor | ATX |
| Dimensions | 30.5 x 24.4 cm |
| Supported operating systems | Windows 10 |
| Supported operating systems | Windows 11 |
| Software | - Norton Internet Security (wersja OEM)
- Oprogramowanie do zarządzania przepustowością sieci LAN
|
| Other information | - Wsparcie dla Centrum sterowania GIGABYTE (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej. - Wsparcie dla Q-Flash
- Wsparcie dla Q-Flash Plus
|
| Width | 340 |
| Height | 270 |
| Depth | 85 |
| Weight | 1740 |
| Description |
- Gniazdo AMD AM5: obsługuje procesory AMD Ryzen z serii 7000
- Niezrównana wydajność: cyfrowe rozwiązanie VRM 12+2+2 faz
- Dwukanałowa pamięć DDR5: 4*SMD DIMM z obsługą modułów pamięci AMD EXPO i Intel XMP
- Pamięć SuperSpeed: 1 * złącza PCIe 5.0 + 2 * PCIe 4.0 M.2
- Zaawansowana konstrukcja termiczna i osłona termiczna M.2: aby zapewnić stabilność zasilania VRM i wydajność dysku SSD 25110 M.2
- Zatrzask EZ: gniazdo PCIe x16 z konstrukcją szybkiego zwalniania
- Szybkie sieci: Wi-Fi 6E 802.11ax i GbE LAN
- Rozszerzona łączność: DP, HDMI, tylne złącze USB 10 Gb/s
- Smart Fan 6: Zawiera wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
- Q-Flash Plus: Zaktualizuj BIOS bez instalowania procesora, pamięci i karty graficznej
|
