| Model | B860M A ELITE WIFI6E |
| CPU socket | LGA1851 |
| Processor family | Intel Core Ultra |
| Integrated CPU | No |
| Chipset manufacturer | Intel |
| Chipset type | Intel B860 Express Chipset |
| Memory type | DDR5 |
| Number of DDR5 slots | 4 |
| Memory bus frequency | 7800 MHz |
| Memory bus frequency | 7400 MHz |
| Memory bus frequency | 7200 MHz |
| Memory bus frequency | 7000 MHz |
| Memory bus frequency | 6800 MHz |
| Memory bus frequency | 7600 MHz |
| Memory bus frequency | 9200 MHz |
| Memory bus frequency | 8600 MHz |
| Memory bus frequency | 8800 MHz |
| Memory bus frequency | 8400 MHz |
| Memory bus frequency | 8266 MHz |
| Memory bus frequency | 8200 MHz |
| Memory bus frequency | 7950 MHz |
| Memory bus frequency | 8000 MHz |
| Memory bus frequency | 7900 MHz |
| Memory bus frequency | 6600 MHz |
| Memory bus frequency | 6400 MHz |
| Memory bus frequency | 5600 MHz |
| Max memory size | 256 (GigaBajt) |
| Expansion slots | 1 x PCIe 4.0 x 4 |
| Expansion slots | 1 x PCIe 5.0 x 16 |
| Expansion slots | 3 x M.2 |
| Max. number of SATA devices | 4 |
| RAID | Yes |
| Detailed data on disk/drive interfaces | Złącza rozszerzeń - CPU
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
- * The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Złącza SATA - CPU
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 5.0 x4/x2 SSD support) (M2A_CPU)
- Chipset
- 1 x M.2 connector (Socket 3, M key, type 2580/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
- 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 4.0x4/x2 SSD support) (M2N_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
|
| Graphics | Zintegrowany procesor graficzny - obsługa Intel HD Graphics - 1 x port USB4 USB Type-C, obsługujący wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@144 Hz
- * Obsługa wersji DisplayPort 2.1
- 1 x port DisplayPort, obsługujący maksymalną rozdzielczość 3840x2160@144 Hz
- * Obsługa wersji DisplayPort 2.1
- 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
- * Obsługa wersji HDMI 2.1 i HDCP 2.3.
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
- * Obsługa HDMI 1.4.
|
| Sound card | - Realtek audio codec
- Obsługa High Definition Audio
- Ilość kanałów audio 2/4/5.1/7.1
- Wsparcie dla S/PDIF Out
|
| Network interface | Bluetooth |
| Network interface | 1 x 10/100/1000/2500 Mbit/s |
| Network interface | Wi-Fi 802.11a/b/g/n/ac/ax |
| Network interface | LAN - Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Moduł komunikacji bezprzewodowej - Intel Wi-Fi 6E AX211 (For PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
- Realtek Wi-Fi 6E RTL8852CE (For PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
|
| USB ports at back panel | 11 |
| USB ports on motherboard | 7 |
| Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports | 6 |
| Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports | 4 |
| FireWire (IEEE 1394) | No |
| COM connector / port | No |
| LPT connector / port | No |
| External connectors | 2 x USB 3.2 Gen 2 Type-A |
| External connectors | 2 x SMA |
| External connectors | 1 x USB4 Type-C |
| External connectors | 1 x RJ-45 |
| External connectors | 1 x S/PDIF |
| External connectors | 4 x USB 2.0 |
| External connectors | 4 x USB 3.2 Gen 1 Type-A |
| External connectors | 1 x Line Out |
| External connectors | 1 x DisplayPort |
| External connectors | 1 x HDMI |
| External connectors | 1 x MIC |
| Onboard connectors | 1 x RGB LED strip header |
| Onboard connectors | 1 x HDMI |
| Onboard connectors | 2 x Thunderbolt |
| Onboard connectors | 1 x TPM header |
| Onboard connectors | 1 x System panel header |
| Onboard connectors | 1 x Front panel audio header |
| Onboard connectors | 1 x Clear CMOS jumper |
| Onboard connectors | 1 x Power button |
| Onboard connectors | 1 x 4pin CPU fan |
| Onboard connectors | 1 x 4pin CPU/Water Pump Fan Connector |
| Onboard connectors | 3 x 4pin Chassis fan |
| Onboard connectors | 1 x 4-pin water-pump-fan |
| Onboard connectors | 2 x 8pin 12V |
| Onboard connectors | 1 x 24pin ATX zasilanie |
| Onboard connectors | 3 x M.2 |
| Onboard connectors | 4 x SATA III 6Gb/s |
| Onboard connectors | 2 x USB 2.0/1.1 header |
| Onboard connectors | 1 x USB 3.2 Gen 1 Type-A |
| Onboard connectors | 1 x USB 3.2 Gen 2 Type-C |
| Onboard connectors | 1 x Reset button |
| Onboard connectors | 1 x Reset jumper |
| Onboard connectors | 1 x Q-Flash Plus button |
| Onboard connectors | 3 x Addressable LED |
| BIOS | - 1 x 256 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Form factor | micro ATX |
| Dimensions | 24.4 cm x 17.4 cm |
| Supported operating systems | Windows 11 |
| Software | - Norton Internet Security (wersja OEM)
- LAN bandwidth management software
|
| Designation | CE+WEEE |
| Width | 270 |
| Height | 270 |
| Depth | 70 |
| Weight | 1670 |
| Description |

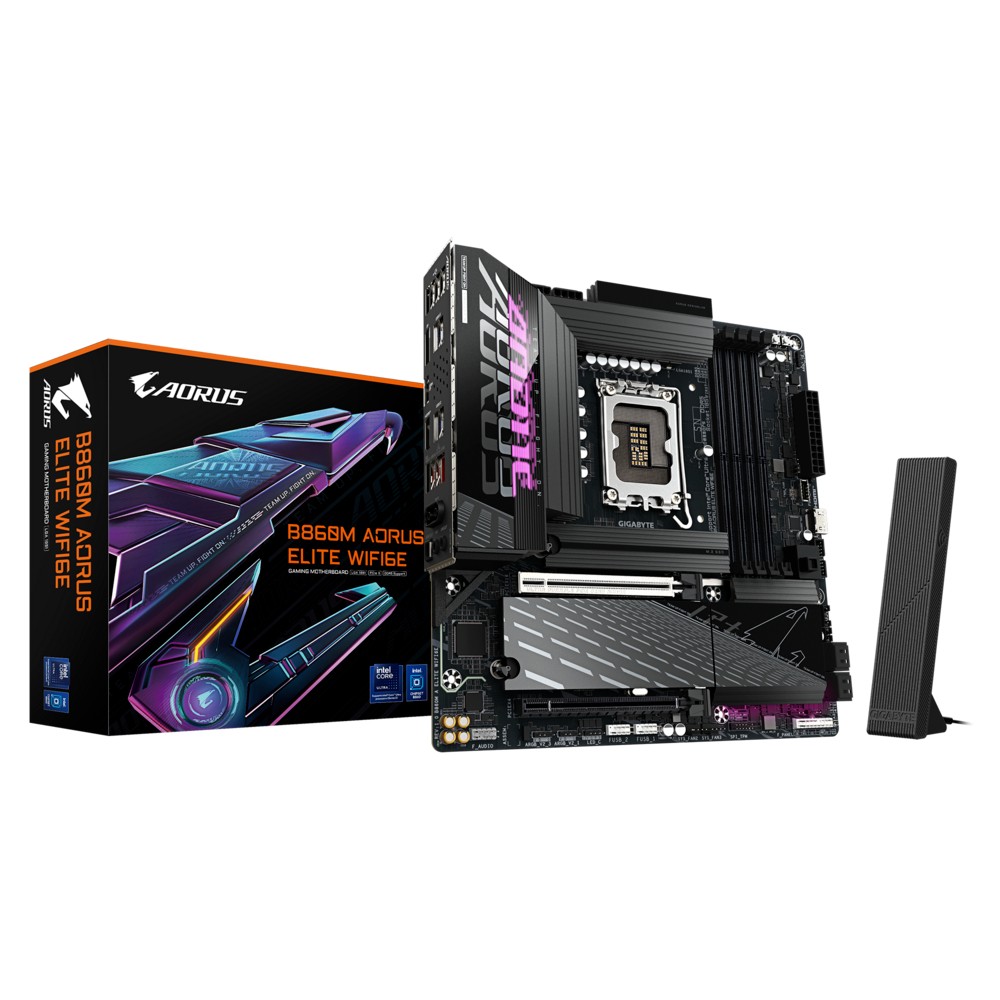

Płyta główna B860M A ELITE WIFI6E - Obsługuje procesory Intel Core Ultra (seria 2)
- Cyfrowe rozwiązanie VRM 12+1+2 faz
- Dwukanałowa pamięć DDR5: 4*DIMM z obsługą modułu pamięci XMP
- D5 Bionic Corsa dla nieskończonej wydajności pamięci
- AI PerfDrive: zapewnia optymalny i dostosowany profil ustawień BIOS dla użytkowników
- EZ-Latch Plus: gniazda PCIe i M.2 z szybkim zwalnianiem i konstrukcją bezśrubową
- EZ-Latch Click: radiatory M.2 z konstrukcją bezśrubową
- Sensor Panel Link: wbudowany port wideo do bezproblemowej konfiguracji panelu w obudowie
- Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash w BIOS-ie i oprogramowaniu
- Ultraszybkie przechowywanie: 3*gniazda M.2, w tym 1* PCIe 5.0 x4
- Wydajne chłodzenie: VRM Thermal Armor Advanced i M.2 Thermal Guard Ext. Szybka sieć: 2,5 GbE LAN i Wi-Fi 6E z kierunkową anteną o bardzo wysokim wzmocnieniu
- Rozszerzona łączność: USB4 typu C z DP-Alt, HDMI, DisplayPort
|
